연산증폭기4. 적분,미분,정류

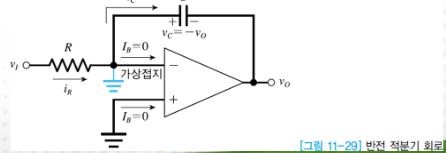

1. [반전]적분기(Integrator) : 반전증폭기(-R2 + C)
-  출력이 입력신호의 적분형태.
-  반전증폭기 R2자리에 C를 넣었다. (저항 1, 캐패시터 1)



1.1 회로분석
-  입력저항 전류 iR = (Vi / R)
- 가상접지로 인해 ir = ic

- 위의 식을 Vo에 대해 정리하면,

출력은 입력의 적분으로 나타난다. 시간 t(매개변수)에 따라 적분량이 달라진다

- 여기서 RC는 적분 시상수(integral time-constant)라고 한다.

- 1.2 입력에 DC성분이 포함될 경우.
; C가 개방루프로 동작하여(= 적분이 안됨)
=> 출력이 전원전압 근처 -Vmax로 포화됨(입력이 무한대 증폭)

 1.2.1  문제해결

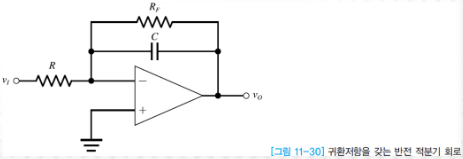

 C충전 전류를 흘리는 Rf를 병렬로 달아줌. (DC경로 생성)
  - DC성분이 축적되지 않고 Rf를 통해 흘러간다.

1.2.2 DC이득

반전증폭기 이득과 같은 형태임을 알 수 있다.


1.2.3 전달함수

WH 주파수 미만만 통과시킴.

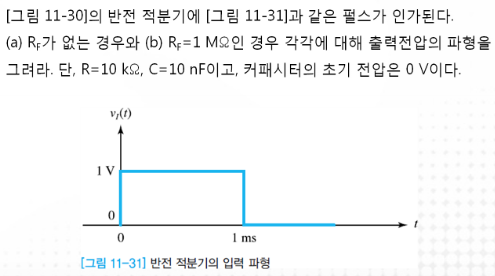

1.3 예제

; 구간별로 나눠서 접근해야 한다.

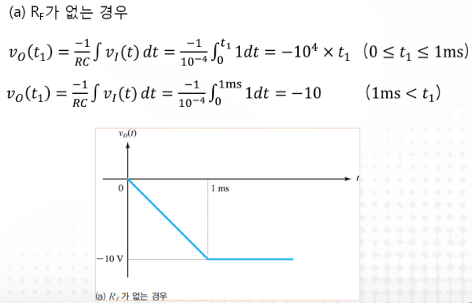

1.3.1   Rf가 없을 때.(DC경로 X)

1ms 이상은 입력 = 0, => 적분해도 0

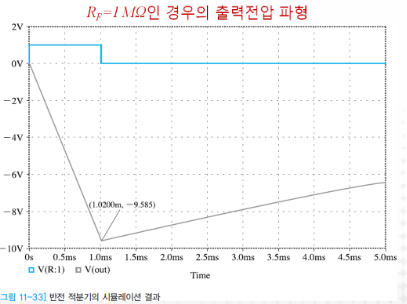

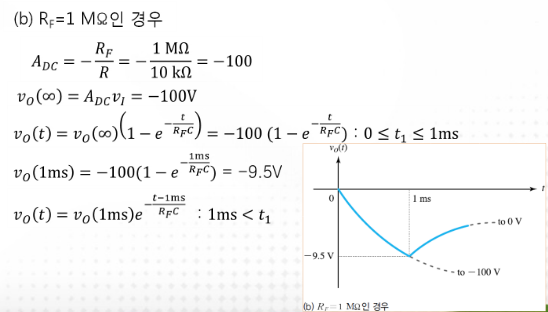

1.3.2 RF를 달았을 때.(DC경로)

0~1ms : 충전. -100으로 지수함수적으로 증가.
1ms <  : 방전. 0으로 지수함수적으로 감소.(1ms 만큼 shift)

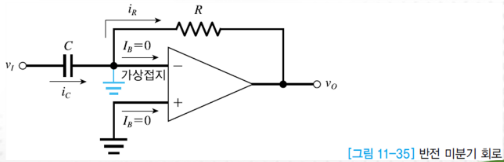

2. [반전]미분기 (적분기의 R,C자리 교환)
; 출력전압이 입력전압의 미분형태

- 캐패시터 전류는 아래와 같다.

- 가상접지의 원리를 통해서, ic = iR이다.

- 미분기는 고주파 성분을 잘 통과시킨다.
     => 고주파 잡음의 영향을 많이 받는다.

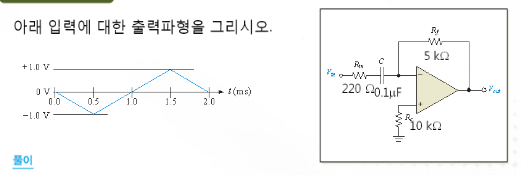

2.1 예제

- 출력전압은, 입력전압의 미분(기울기)형태
- 입력전압은, 1차식(일정한 기울기)

- 따라서, 일정한 값이 유지되는 출력파형이 된다.

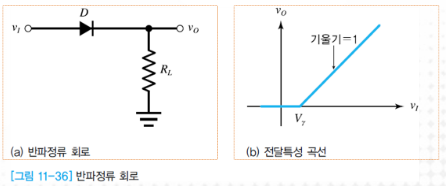

3. 정류기
- Diode의 Cut in 전압 = 0.7[V] 때문에, 이 값보다 큰 입력을 넣어야 한다.

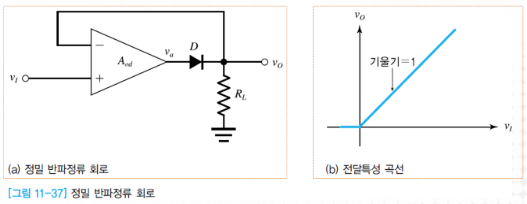

3.1 정밀 반파 정류(반파정류 + OP Amp)
; diode의 cut in(0.7V)의 문제를 해결.

- (+)단자 입력. 위의 회로와 같은 위상을 위해
- OP Amp의 큰 개방회로 이득
 => 입력이 쉽게 diode를 통과함.
- (-)단자. 가상접지로 인해 (+)단자와 같은 전압이 Vo로 바로 출력됨.

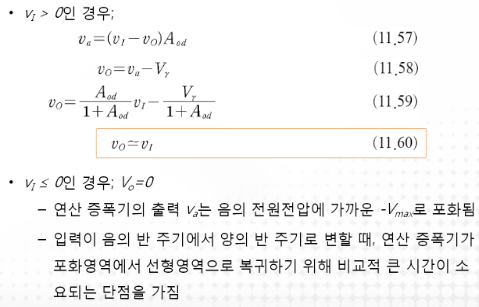

Vr은 다이오드 전압.

=> Va = A(Vi - Vo),          Vo = Va - Vr
=> 위의 11.59식에서, Aod가 무한대이면,  Vo = Vi가 된다.

VI <0 이면, 다이오드가 끊어져서 피드백이 형성되지 않는다
 -> 즉, Va = -Vmax로 포화된다.
 -> Vi>0으로 바뀔때,  출력변화에 시간이 걸리게 된다.(지연시간)


3.2개선회로.

 3.2.1

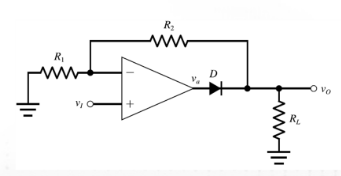

 이득을 갖는 정밀 반파 정류회로.
; 정류와 증폭을 동시에 하고 싶을 때. Gain = 1인 점을 개선.
=> R1,R2를 추가하여 효과를 얻는다.(비반전 증폭기)

 => 여전히, Vi < 0 이면, -Vmax로 포화되고, Vo = 0 이다.

이득을 갖는 정밀 반파 정류회로

3.2.2

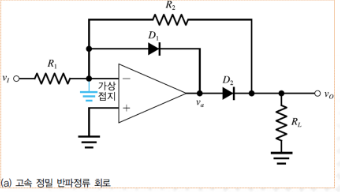

 고속 정밀 반파정류회로.
; 입력단자를 바꿈.(반전증폭기) + 다이오드 귀환 추가.
 -> -Vmax => -Vr로 낮춤.

- 이득 정밀 반파정류에서 (-)단자로 입력을 변경하여 사용한다.
- 반전 동작이므로, Vi < 0 에서 동작하게 된다.
- Vi >0 에서. Va<0이고. D1을 통해 피드백이 걸린다.
   Va는  -0.7V로 유지된다.
- D2는 Reverse라서 여전히 Vo = 0.
