1. r 파라미터 등가모델[base 공통]
경우에 따라 사용됩니다.
emitter에 저항 Re
콜렉터에 전류원이 있는 것으로 본다.(전류는 αie)
C는 E전류를 증폭시킨것,
Re는 VT/IE (emitter전류)
α는 IC/IE, 전류증폭률이다.
(cf. gm = IC/VT, Rc = 1/gm = VT/IC
해당 단자 저항은 해당 단자 전류와 연계되는 것을 알 수 있다.)
Alpha beta 쉽게 외우는법
Beta는 b 니까 ib가 분모
Alpha 는 모음이니까 ie가 분모
둘다 전류이득인건 알고있다고 가정한다

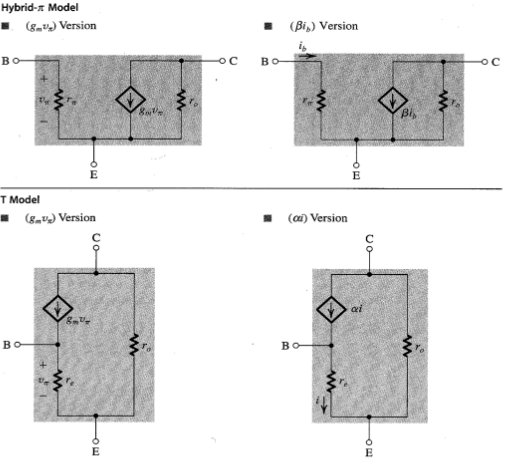

2. BJT 소신호 등가회로
전류를 쓸지, 전압을 쓸지
그에 따라 gm, α, β 중 어떤것을 쓸지에 따라 모양이 나온다.
동작자체는 동일. 편한것을 쓰기 바란다
일반적으로 π모델을 쓴다.

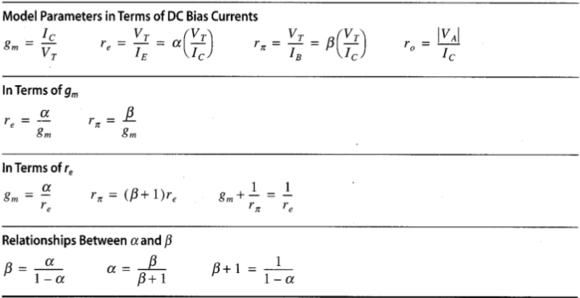

3. BJT 등가회로 파라미터 정리.
Rc=> gm , Rb => Rπ , Re는 그대로 쓰는 것을 알 수 있고,
각 값은 VT를 해당 전류로 나눈 값임을 확인할 수 있다.
