1.문제현상 : switch 사용시 입력 전압 값이 불안한 현상이 있다.
즉, switch off일 때, floating 등의 현상이 나타나며 값이 불확실 해지는 현상이 있다. 오동작을 일으킨다.
즉, 스위치 때문이다.

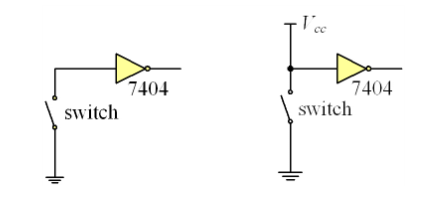

왼쪽그림 : on시 0V 공급(OK)
: off시 floating(error!)
오른쪽그림 : off시 5V(OK)
on시 5V와 GND의 short(error!. 전원 타버림)

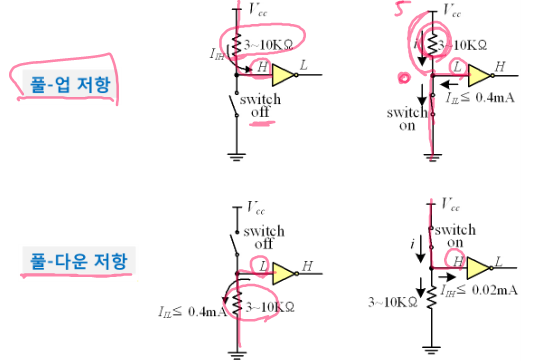

2. 풀업, 풀다운 저항 : 불확실성 제거용 저항(3~10K 옴)
풀업저항 : Vcc에 연결하여 사고방지
위의 그림에서, s/w ON일 때, 저항 하단에서 0V를 받아서, 인버터가 GND에 원활히 연결된다.
풀다운저항 : GND에 연결하여 사고방지
위의 그림에서, s/w on때, 저항 상단에 5V가 걸려 인버터에 5V가 원활히 공급된다.
즉,
VCC에 연결시키면 풀업
GND에 연결시키면 풀다운 이다불확실 방지용이고 상황에 따라 알아서 연결하면된다.
