디자인스타일2. Dataflow Design

5.3.2 디자인 스타일 3가지
1. Structural design
2. Dataflow design
3. Behavioral design


5.3.4 Dataflow design

1. concurrent 문에 대한 보충설명

1.1 디지털 회로를 data의 흐름과, 회로 안의 동작으로 표현하는 방법.
1.2 signal 할당 구문 ; signal에 값을 할당하는 방법

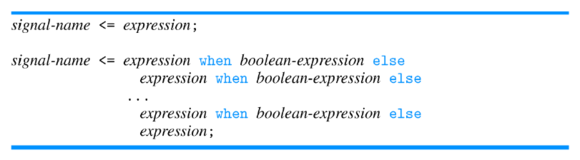

Signal-assignment statement

1.2.1 signal 할당 예시

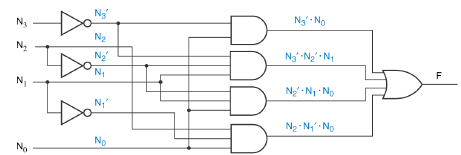

ex) Prime-number detector

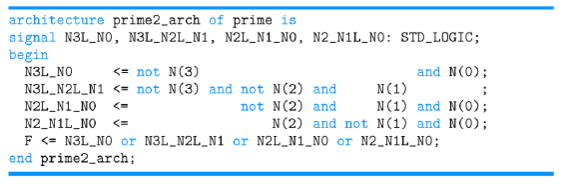

signal assignment

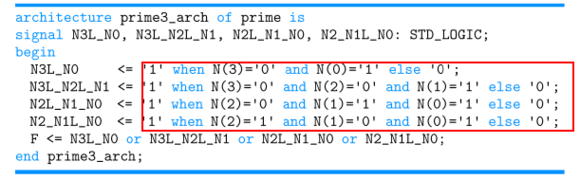

with conditonal assignment

1.3 Select 문(select statement)
; signal assign 하는 다른 방법

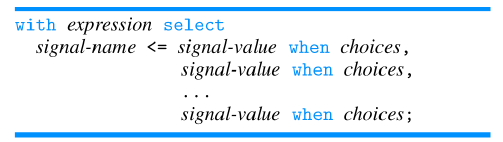

signal assignment - select문

1.3.1 select문 예시

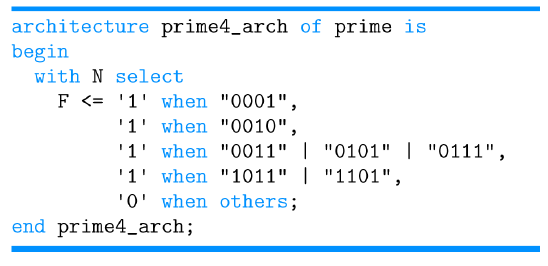

ex) Prime-number detector implementation

Prime-number detector implementation

[1.Additions to concurrent statements
   - allows you to specify a digital circuit in terms of
   - Flow of data
   - Operations on it
1.2 Signal-assignment statement]
1.3 Another conditional assignment statements


출처
1. Digital Design: Principles and Practices, Fourth Edition, John F. Wakerly

2. KOCW. 디지털시스템설계. 아주대학교. 양회석. http://www.kocw.net/home/search/kemView.do?kemId=1145013
