2. ERD(Entity Relationship Diagram)



1.

ERD(E - R Diagram) : 테이블 간의 상관관계를 도식화 한 것.



용어

Entity :

Relationship

Attribute :



-> 데이터는 위의 3가지 구성으로 모두 표현가능하다.

-> 세상의 모든 digital회로가 NAND,NOR로 표현 가능한 것 처럼.



2. 표기법

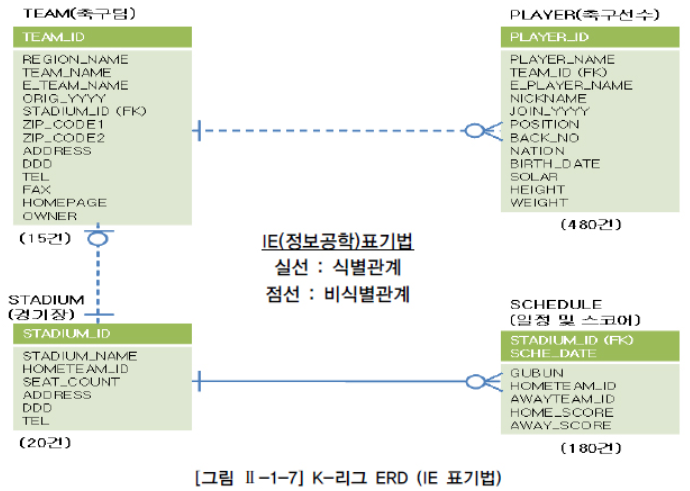

1. IE(intellectual Engineering)

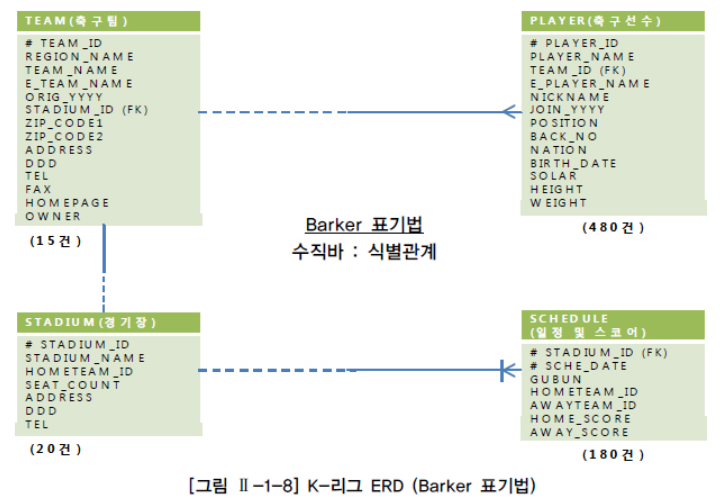

2.Banker





K-리그 테이블 간의 양방향 관계

하나의 팀은 여러 명의 선수를 포함할 수 있다.

한 명의 선수는 하나의 팀에 꼭 속한다.



하나의 팀은 하나의 전용 구장을 꼭 가진다.

하나의 운동장은 하나의 홈팀을 가질 수 있다.



하나의 운동장은 여러 게임의 스케줄을 가질 수 있다.

하나의 스케줄은 하나의 운동장에 꼭 배정된다.





출처 : http://www.gurubee.net/lecture/2367
