상태도(state diagram)
상태를 나타내는 그림. 두가지 model로 상태도를 그릴 수 있다.
model대신 machine이란 단어를 더 자주쓴다.
상태도를 나타내는 두가지 방법.
1. moore machine(model이라 하는 경우도 있다)
출력 = 현재상태(F-F)가 결정
즉, 현재상태만 알면 출력값을 알 수 있다.
상태 내에 출력값을 같이 적어준다.(결합되어 표시,상태 밑에)

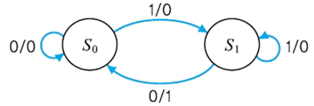

2. mealy machine(model이라 하는 경우도 있다)
출력 = 입력 + 현재상태(F-F)가 결정
상태변화 화살표 위에 출력을 표시한다( 입력/출력 )
상태가 어디서 출발하는지 잘 보고 계산하자.
그림출처 http://contents.kocw.or.kr/html/2012/YeungNam/KimSungWon/6-2/default.htm KOCW.논리회로 6강.영남대학교.김성원
